CVGAUDIO AMBICORE

CVGaudio Ambicore - профессиональный многофункциональный миниатюрный свободно программируемый и конфигурируемый контроллер для использования в составе современных систем управления и автоматизации. Может применяться как интерфейсный мост, внешний исполнительный модуль или как полноценный контроллер управления периферийными устройствами посредством следующих интерфейсов, имеющихся в устройстве:

• RS232 (один двунаправленный порт)
• RS485 / DMX512 (один двунаправленный порт с возможностью работы на выбор с одним из двух поддерживаемых протоколов RS485 / DMX516)
• LOGIC I/O (два настраиваемых контакта, OUTPUT - 12V)
• IR INPUT с встроенным программным граббером команд
• IR OUTPUT
• RELAY (два трех-контактных реле 1/G/2), максимальный коммутируемый ток 2А/220V
• TCP/IP (коммутационный порт на разъеме RJ45, может поддерживать до пять различных TCP/IP соединений)

CVGAUDIO Ambicore может быть подключен к источнику электропитания следующими способами:

• DC12V / 1A (не входит в стандартный комплект поставки)
• PoE от внешнего инжектора или коммутатора

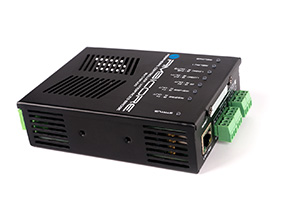

CVGAUDIO Ambicore имеет металлический корпус небольшого размера (120х89х35mm) и незначительное тепловыделение. Благодаря этому, может использоваться не только как настольный прибор, но и убираться за потолок, фиксироваться в монтажной стойке или устанавливаться на стену. В стандартный комплект поставки входят два кронштейна, с помощью которых контроллер может быть надежно закреплен в любом удобном месте. PoE питание от внешнего PoE инжектора или коммутатора может быть передано по LAN кабелю совместно с информационным сигналом это дополнительно расширяет область применения CVGAUDIO AMBICORE.

Мощный 32-битный процессор обеспечивает достойное быстродействие системы и поддержку продвинутого пользовательского веб-интерфейса. При необходимости веб-интерфейс может быть кастомизирован непосредственно под Ваш проект. Помимо этого AMBICORE поддерживает работу с облачным сервисом CVGAUDIO POWER CLOUD, и может мониториться и управляться удаленно.

Подробнее о вариантах применения устройства.

При использовании AMBICORE в качестве интерфейсного моста или исполнительного модуля Вы можете расширить количество необходимых портов / интерфейсов на вашем центральном контроллере. Например, отправив на AMBICORE команду по TCP/IP Вы сможете внутренними программными средствами прибора отдать ее через любой другой интерфейс, имеющийся в наличие на устройстве. CVGAUDIO AMBICORE работает с полнофунциональной обратной связью.

При использовании AMBICORE в качестве самостоятельного небольшого контроллера управления, например для офисной переговорной, учебного класса и так далее - Вы сможете контролировать работу внешних устройств с помощью продвинутого web-интерфейса, который мы при необходимости можем кастомизировать непосредственно под Ваш проект. Это может быть мультимедийное оборудование (проектор, моторизированный экран, звуковой усилитель, плеер), шторы или рольставни с электрическим приводом, освещение, работающим по протоколу DMX512 (96 каналов) и так далее. Количество интерфейсов управления на AMBICORE ограничено, но для большинства простых объектов их будет вполне достаточно. Для более серьезных решений можно применять контроллер CVGAUDIO UNICORE, количество портов на котором значительно больше. В свою очередь количество портов на UNICORE можно расширять как раз за счет использования дополнительного AMBICORE работающего как внешний исполнительный модуль.

Помимо описанного выше функционала AMBICORE также может предоставить некоторые дополнительные возможности:

• Встроенный граббер IR команд с пультов дистанционного управления различным активным оборудованием.
• Часы реального времени и недельный таймер с возможностью программирования любых сценариев как для внутренних процессов (реле, Logic output), так и для подачи команд внешним устройствам.

Помимо продвинутого управления светодиодным освещением, работающим по протоколу DMX512, AMBICORE может управлять адресными светодиодными лентами, построенными на драйверах WS2811/2812.

В стандартном web интерфейсе AMBICORE предусмотрена возможность управления некоторыми устройствами CVGAUDIO на данный момент это аудио-матрица CVGAUDIO PMM-380 (RS485) и мультимедийный плеер CVGAUDIO M-023 (IR).

По мере появления в каталоге CVGAUDIO новых устройств с наличием цифровых интерфейсов список поддерживаемых устройств будет расширяться.

Общие сведения

• 1 x RS232
• 1 х RS485 / DMX512 (96 каналов)
• TCP-IP (до пяти соединений)
• IR INPUT IR OUTPUT
• 2 программируемых логических контакта INPUT / OUTPUT
• 2 встроенных реле
• продвинутый веб-интерфейс
• светодиодная индикация работы по всем интерфесам
• поддержка облачного сервиса

Область применения

• небольшие системы управления мультимедиа, светом, рольставнями и шторами с электроприводом в офисах, переговорных, учебных классах и так далее
• системы автоматизации и управления в рамках систем умный дом
• использование в качестве интерфейсного моста / внешнего исполнительного модуля при совместной работе с центральным контроллером или софтверным решением для систем автоматизации и управления
• контроллер управления интерьерным светодиодным освещением, работающим по протоколу DMX512
• креативные интерактивные решения для ретейла и ивентов (работа с различными датчиками и отправка команд исполняющему оборудованию)
